Τι είναι ένας μονοφασικός υβριδικός μετατροπέας 10 kW και πώς υποστηρίζει τα σύγχρονα ενεργειακά συστήματα;

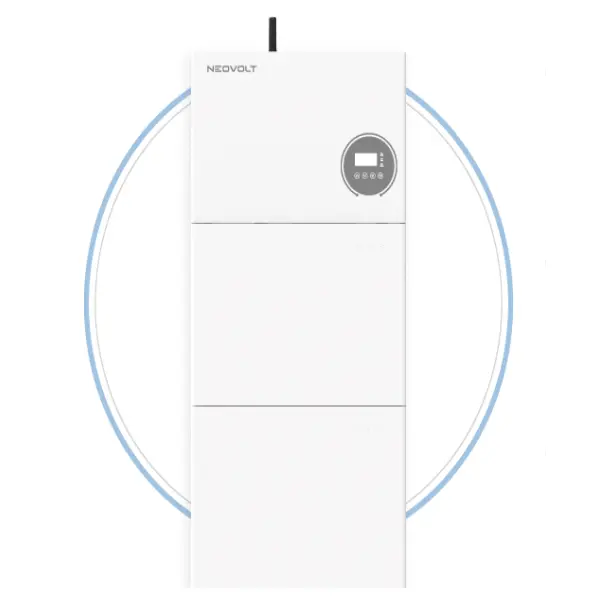

A Μονοφασικός Υβριδικός Μετατροπέας 10kWέχει σχεδιαστεί για να συντονίζει ηλιακούς συλλέκτες, αποθήκευση μπαταριών, οικιακά ή εμπορικά φορτία και το δίκτυο κοινής ωφέλειας σε ένα σύστημα διαχείρισης ενέργειας. Για χρήστες που αντιμετωπίζουν υψηλή ζήτηση ηλεκτρικής ενέργειας, ασταθή παροχή δικτύου, αυξανόμενο κόστος ενέργειας ή περιορισμένο χώρο στην ταράτσα, ο κατάλληλος μετατροπέας μπορεί να βοηθήσει στη βελτίωση της ηλιακής ιδιοκατανάλωσης και να παρέχει μια δομημένη διαδρομή προς την εφεδρική μπαταρία. Αυτός ο οδηγός εξηγεί πώς λειτουργεί ένας μονοφασικός υβριδικός μετατροπέας 10 kW, τι κάνουν τα κύρια εξαρτήματά του, ποιες προδιαγραφές έχουν σημασία και πώς να σχεδιάσετε ένα αξιόπιστο σύστημα για τις πραγματικές ενεργειακές ανάγκες.

1. Κατανόηση του Μονοφασικού Υβριδικού Μετατροπέα 10 kW

Ένας υβριδικός μετατροπέας συνδυάζει τις λειτουργίες ενός ηλιακού μετατροπέα και ενός μετατροπέα μπαταρίας σε μία συντονισμένη συσκευή. Αντί να αντιμετωπίζει την ηλιακή παραγωγή και την αποθήκευση ενέργειας ως εντελώς ξεχωριστά συστήματα, μπορεί να διαχειριστεί τις ροές ισχύος μεταξύ φωτοβολταϊκών πλαισίων, μπαταριών, ηλεκτρικών φορτίων και του δικτύου κοινής ωφέλειας. Αυτή η διαμόρφωση είναι ιδιαίτερα χρήσιμη για ιδιοκτησίες που θέλουν να αυξήσουν την ηλιακή ιδιοκατανάλωση διατηρώντας παράλληλα την πρόσβαση στην ηλεκτρική ενέργεια του δικτύου και την εφεδρική μπαταρία.

Η βαθμολογία «10kW» αναφέρεται στην ονομαστική χωρητικότητα εναλλασσόμενου ρεύματος του μετατροπέα. Η ονομασία «μονοφασική» προσδιορίζει τον τύπο ηλεκτρικής παροχής με την οποία έχει σχεδιαστεί να λειτουργεί. Η πραγματική τάση, συχνότητα, μέγιστο ρεύμα, εύρος εισόδου ΦΒ, εύρος τάσης μπαταρίας και απαιτήσεις δικτύου εξαρτώνται από το συγκεκριμένο μοντέλο και την αγορά.

Ένας υβριδικός μετατροπέας μπορεί επίσης να υποστηρίζει διάφορες στρατηγικές λειτουργίας, όπως αυτοκατανάλωση, εφεδρική μπαταρία, διαχείριση ενέργειας χρόνου χρήσης και ελεγχόμενη φόρτιση δικτύου. Ωστόσο, οι λειτουργίες διαφέρουν ανάλογα με το μοντέλο, επομένως οι εγκαταστάτες θα πρέπει πάντα να επαληθεύουν την τεχνική τεκμηρίωση του κατασκευαστή πριν σχεδιάσουν το σύστημα.

2. Πώς διαχειρίζεται διαφορετικές πηγές ενέργειας;

Το κύριο πλεονέκτημα μιας υβριδικής αρχιτεκτονικής είναι η συντονισμένη διαχείριση ενέργειας. Η ηλιακή ενέργεια παράγεται ως ρεύμα συνεχούς ρεύματος, ενώ οι περισσότερες οικιακές και εμπορικές συσκευές χρησιμοποιούν εναλλασσόμενο ρεύμα. Οι μπαταρίες αποθηκεύουν ενέργεια συνεχούς ρεύματος και το δίκτυο κοινής ωφέλειας παρέχει εναλλασσόμενο ρεύμα. Ο μετατροπέας λειτουργεί ως το σημείο ελέγχου και μετατροπής μεταξύ αυτών των πηγών.

Σε μια τυπική στρατηγική ιδιοκατανάλωσης, η ηλιακή ενέργεια παρέχει πρώτα ενεργά φορτία. Η πλεονάζουσα ενέργεια μπορεί στη συνέχεια να φορτίσει την μπαταρία, με επιπλέον ηλεκτρική ενέργεια να εξάγεται ενδεχομένως στο δίκτυο, εάν επιτρέπεται. Όταν η ηλιακή παραγωγή μειώνεται, η μπαταρία μπορεί να υποστηρίξει τα φορτία πριν χρησιμοποιηθεί η ηλεκτρική ενέργεια του δικτύου, ανάλογα με τον επιλεγμένο τρόπο λειτουργίας.

Αυτή η συντονισμένη προσέγγιση μπορεί να βοηθήσει στην αντιμετώπιση ενός κοινού προβλήματος: η ηλιακή παραγωγή συχνά κορυφώνεται κατά τη διάρκεια της ημέρας, ενώ η ζήτηση ηλεκτρικής ενέργειας σε οικίες μπορεί να αυξηθεί το βράδυ. Η αποθήκευση μπαταριών επιτρέπει τη μετατόπιση μέρους της ηλιακής παραγωγής κατά τη διάρκεια της ημέρας προς μεταγενέστερη κατανάλωση.

3. Γιατί έχει σημασία η χωρητικότητα των 10 kW;

Ένας μετατροπέας κατηγορίας 10 kW μπορεί να είναι κατάλληλος για ακίνητα όπου η ζήτηση ηλεκτρικής ενέργειας είναι σημαντικά υψηλότερη από αυτή μιας μικρής οικιακής εγκατάστασης. Μπορεί να χρησιμοποιηθεί σε μεγαλύτερα σπίτια, εργαστήρια, μικρά εμπορικά κτίρια, αγροκτήματα, γραφεία ή άλλες εγκαταστάσεις με σημαντικά μονοφασικά φορτία.

Το σημαντικό σημείο δεν είναι απλώς ο αριθμός "10kW". Ο μετατροπέας πρέπει να ταιριάζει με το πραγματικό προφίλ φορτίου της τοποθεσίας. Ένα ακίνητο μπορεί να έχει υψηλή βραχυπρόθεσμη αιχμή που προκαλείται από κινητήρες, αντλίες, συμπιεστές, κλιματιστικά ή άλλο εξοπλισμό, ενώ διατηρεί ένα πολύ χαμηλότερο μέσο φορτίο.

4. Ποιες τεχνικές προδιαγραφές έχουν μεγαλύτερη σημασία;

Οι ετικέτες προϊόντων μπορούν να κάνουν τους υβριδικούς μετατροπείς να φαίνονται παρόμοιοι, αλλά οι λεπτομερείς προδιαγραφές μπορεί να διαφέρουν σημαντικά. Μια προσεκτική σύγκριση θα πρέπει να επικεντρωθεί στην ηλεκτρική συμβατότητα και όχι μόνο στην ονομαστική απόδοση.

Προδιαγραφές εξόδου AC

Ένας μονοφασικός μετατροπέας 10 kW λειτουργεί συνήθως γύρω από το εύρος 220–240 V σε αγορές που χρησιμοποιούν αυτήν τη διαμόρφωση τροφοδοσίας, με 50 Hz ή 60 Hz ανάλογα με το ηλεκτρικό δίκτυο. Ορισμένα προϊόντα 10 kW αναφέρουν ένα ρεύμα εξόδου εναλλασσόμενου ρεύματος περίπου 43–46A στα 220–240 V, αλλά η ακριβής τιμή ποικίλλει ανάλογα με την ονομαστική τάση και το σχεδιασμό.

Είσοδος Φ/Β και MPPT

Η μέγιστη τάση εισόδου ΦΒ, το εύρος της τάσης λειτουργίας, το μέγιστο ρεύμα ΦΒ, το ρεύμα βραχυκυκλώματος και ο αριθμός των καναλιών MPPT είναι βασικές προδιαγραφές. Περισσότερα κανάλια MPPT μπορούν να παρέχουν μεγαλύτερη ευελιξία όταν διαφέρουν οι προσανατολισμοί της οροφής, οι συνθήκες σκίασης ή οι διαμορφώσεις χορδών.

Αποδοτικότητα

Η απόδοση μετατροπής επηρεάζει το πόση παραγόμενη ενέργεια φτάνει στα φορτία ή την μπαταρία. Οι δημοσιευμένες προδιαγραφές για μοντέλα υβριδικών μετατροπέων 10 kW μπορούν να προσεγγίσουν το ανώτερο εύρος του 90%, αλλά η μέγιστη απόδοση δεν θα πρέπει να ερμηνεύεται ως η απόδοση που επιτυγχάνεται υπό κάθε συνθήκη λειτουργίας.

Προστασία και περίβλημα

Για εξωτερικές ή απαιτητικές εγκαταστάσεις, η προστασία από τη σκόνη και το νερό, η διαχείριση θερμοκρασίας, η προστασία από υπερτάσεις, η προστασία από υπερένταση και οι κατάλληλες συνθήκες εγκατάστασης μπορούν να επηρεάσουν άμεσα τη μακροπρόθεσμη αξιοπιστία.

Για παράδειγμα, τα τρέχοντα μονοφασικά προϊόντα 10 kW στην αγορά παρουσιάζουν σημαντικές διακυμάνσεις στην τάση της μπαταρίας, στη διαμόρφωση MPPT, στη μέγιστη είσοδο ΦΒ, στο ρεύμα εναλλασσόμενου ρεύματος, στην ονομαστική τιμή του περιβλήματος και στις διεπαφές επικοινωνίας. Αυτός είναι ο λόγος για τον οποίο το ακριβές φύλλο δεδομένων μοντέλου θα πρέπει πάντα να χρησιμοποιείται για τον τελικό σχεδιασμό του συστήματος.

5. Πώς πρέπει να προγραμματιστεί η αποθήκευση της μπαταρίας;

Η χωρητικότητα της μπαταρίας και η ισχύς του μετατροπέα είναι δύο διαφορετικές έννοιες. Ένας μετατροπέας 10 kW περιγράφει την ικανότητα ισχύος, ενώ η χωρητικότητα της μπαταρίας εκφράζεται γενικά σε kWh και περιγράφει πόση ενέργεια μπορεί να αποθηκευτεί.

Για παράδειγμα, μια μπαταρία με χρησιμοποιήσιμη χωρητικότητα 20 kWh δεν σημαίνει ότι μπορεί να αποδίδει αυτόματα 10 kW συνεχώς. Το μέγιστο ρεύμα φόρτισης/εκφόρτισης της μπαταρίας, η τάση, τα όρια BMS, η θερμοκρασία, η κατάσταση φόρτισης και η συμβατότητα με τον μετατροπέα επηρεάζουν την πραγματική απόδοση.

Ερωτήσεις σχετικά με την μπαταρία που πρέπει να ελέγξετε πριν από την εγκατάσταση

• Είναι η τάση της μπαταρίας συμβατή με τον μετατροπέα;
• Υποστηρίζει ο μετατροπέας τη χημεία της μπαταρίας και το πρωτόκολλο επικοινωνίας BMS;
• Ποιο είναι το μέγιστο ρεύμα συνεχούς φόρτισης;
• Ποιο είναι το μέγιστο ρεύμα συνεχούς εκφόρτισης;
• Πόση χρησιμοποιήσιμη ενέργεια είναι διαθέσιμη;
• Μπορούν να προστεθούν επιπλέον μονάδες μπαταρίας αργότερα;
• Ο κατασκευαστής της μπαταρίας εγκρίνει το συγκεκριμένο μοντέλο μετατροπέα;

6. Πώς πρέπει να αντιστοιχιστεί το ηλιακό φωτοβολταϊκό σύστημα;

Η φωτοβολταϊκή γεννήτρια πρέπει να σχεδιάζεται σύμφωνα με την επιτρεπόμενη τάση DC, το ρεύμα, τη μέγιστη ισχύ ΦΒ και το εύρος λειτουργίας MPPT του μετατροπέα. Ορισμένα μονοφασικά υβριδικά μοντέλα 10 kW επιτρέπουν την είσοδο Φ/Β πάνω από την ονομαστική AC του μετατροπέα, η οποία μπορεί να βοηθήσει στη βελτίωση της ηλιακής παραγωγής σε περιόδους ασθενούς ηλιακού φωτός ή δυσμενών καιρικών συνθηκών.

Για παράδειγμα, δημοσιευμένες προδιαγραφές από διαφορετικά προϊόντα 10 kW εμφανίζουν μέγιστες τιμές εισόδου ΦΒ που κυμαίνονται από περίπου 13 kW έως 20 kW ή περισσότερες, ανάλογα με την αρχιτεκτονική. Αυτά τα στοιχεία είναι παραδείγματα και όχι γενικές απαιτήσεις και πρέπει να τηρούνται τα όρια του κατασκευαστή του μετατροπέα.

Λίστα ελέγχου σχεδίασης φωτοβολταϊκών

1. Υπολογίστε την αναμενόμενη ετήσια και εποχιακή ηλιακή παραγωγή.
2. Ελέγξτε την ελάχιστη και τη μέγιστη τάση στοιχειοσειράς.
3. Ελέγξτε το μέγιστο ρεύμα κάθε εισόδου MPPT.
4. Λάβετε υπόψη τις αυξήσεις χαμηλής θερμοκρασίας στην τάση ανοιχτού κυκλώματος Φ/Β.
5. Αξιολογήστε τη σκίαση και τους διαφορετικούς προσανατολισμούς στέγης.
6. Αντιστοιχίστε τη διαμόρφωση συμβολοσειράς με τα διαθέσιμα κανάλια MPPT.
7. Επιβεβαιώστε τις τοπικές απαιτήσεις ηλεκτρικής σύνδεσης και σύνδεσης στο δίκτυο.

Ο σωστός σχεδιασμός στοιχειοσειράς είναι ιδιαίτερα σημαντικός επειδή η υπέρβαση των ορίων τάσης ή ρεύματος μπορεί να προκαλέσει βλάβη στον εξοπλισμό ή να προκαλέσει τη λειτουργία του συστήματος εκτός των προβλεπόμενων συνθηκών.

7. Τι συμβαίνει κατά τη διάρκεια μιας διακοπής ρεύματος;

Ένας από τους κύριους λόγους που οι χρήστες θεωρούν τα υβριδικά συστήματα είναι η εφεδρική ισχύς. Ωστόσο, η λέξη «υβριδικό» από μόνη της δεν εγγυάται ότι κάθε μετατροπέας μπορεί να παρέχει εφεδρική ηλεκτρική ενέργεια κατά τη διάρκεια διακοπής ρεύματος.

Ένα σύστημα με δυνατότητα δημιουργίας αντιγράφων ασφαλείας χρειάζεται γενικά μια συμβατή μπαταρία και έναν μετατροπέα σχεδιασμένο να απομονώνει τα προστατευμένα φορτία από το δίκτυο κοινής ωφέλειας όταν διακοπεί η τροφοδοσία του δικτύου. Στη συνέχεια, ο μετατροπέας δημιουργεί την κατάλληλη τοπική παροχή AC για τα εφεδρικά κυκλώματα.

Αυτή η διάκριση έχει σημασία επειδή οι τυπικοί ηλιακοί μετατροπείς συνδεδεμένοι στο δίκτυο συνήθως κλείνουν όταν το δίκτυο κοινής ωφέλειας δεν είναι διαθέσιμο. Είναι απαραίτητη η αντινησιωτική προστασία για να αποφευχθεί η ακούσια ενεργοποίηση του δικτύου κοινής ωφέλειας.

Θα πρέπει να ληφθεί υπόψη ο σχεδιασμός αντιγράφων ασφαλείας

• Ποια κυκλώματα θεωρούνται απαραίτητα;
• Τι είναι το συνδυασμένο συνεχές φορτίο;
• Ποιες συσκευές έχουν υψηλά ρεύματα εκκίνησης;
• Πόσο καιρό πρέπει να διατηρείται η εφεδρική ισχύς;
• Πόση ενέργεια μπαταρίας είναι διαθέσιμη;
• Μπορεί η ηλιακή συστοιχία να επαναφορτίσει την μπαταρία κατά τη διάρκεια διακοπής λειτουργίας;

Για παράδειγμα, ένα εφεδρικό κύκλωμα μπορεί να δώσει προτεραιότητα σε ψυγεία, φωτισμό, εξοπλισμό δικτύωσης, αντλίες, συστήματα ασφαλείας, υπολογιστές ή επιλεγμένο εξοπλισμό HVAC αντί να επιχειρεί να λειτουργήσει κάθε συσκευή ταυτόχρονα.

8. Ποια προβλήματα εγκατάστασης πρέπει να αποφεύγονται;

Πολλά προβλήματα συστήματος δεν προκαλούνται από τον ίδιο τον μετατροπέα, αλλά από αναντιστοιχία μεταξύ του μετατροπέα, της μπαταρίας, της Φ/Β γεννήτριας, των ηλεκτρικών φορτίων και του περιβάλλοντος εγκατάστασης.

Υπερμεγέθυνση του φορτίου

Η σύνδεση πάρα πολλών συσκευών υψηλής ισχύος στην εφεδρική έξοδο μπορεί να προκαλέσει την ενεργοποίηση της προστασίας υπερφόρτωσης. Οι μεγάλοι κινητήρες και οι συμπιεστές απαιτούν ιδιαίτερη προσοχή επειδή το ρεύμα εκκίνησης μπορεί να είναι σημαντικά υψηλότερο από το κανονικό ρεύμα λειτουργίας τους.

Αγνοώντας τα όρια μπαταρίας

Ένας μετατροπέας 10 kW μπορεί να ζητήσει σημαντικό ρεύμα μπαταρίας όταν λειτουργεί σε υψηλή ισχύ. Επομένως, μια τράπεζα μπαταριών με ανεπαρκή ικανότητα εκφόρτισης μπορεί να περιορίσει την πραγματική διαθέσιμη ισχύ του μετατροπέα.

Χρήση της λανθασμένης διαμόρφωσης στοιχειοσειρών Φ/Β

Η τάση και το ρεύμα πρέπει να παραμένουν εντός του καθορισμένου εύρους εισόδου του μετατροπέα κατά τις μεταβαλλόμενες καιρικές συνθήκες. Η τάση ΦΒ θα πρέπει να ελέγχεται τόσο σε αναμενόμενες θερμοκρασίες λειτουργίας όσο και σε συνθήκες χειρότερης περίπτωσης.

Υποθέτοντας ότι κάθε υβριδικός μετατροπέας έχει τις ίδιες λειτουργίες

Η δυνατότητα δημιουργίας αντιγράφων ασφαλείας, η λειτουργία εκτός δικτύου, η ενοποίηση γεννήτριας, ο έλεγχος εξαγωγής, η φόρτιση της μπαταρίας από το δίκτυο, η παράλληλη λειτουργία και οι λειτουργίες παρακολούθησης διαφέρουν μεταξύ των μοντέλων. Αυτές οι λειτουργίες θα πρέπει να επιβεβαιώνονται από την τεκμηρίωση του προϊόντος αντί να συνάγονται από τη λέξη "υβριδικό".

9. Πώς μπορεί να κατασκευαστεί ένα πρακτικό ενεργειακό σύστημα;

Η πιο αξιόπιστη προσέγγιση είναι να ξεκινήσετε με την ενεργειακή συμπεριφορά της τοποθεσίας αντί να επιλέξετε έναν μετατροπέα που βασίζεται αποκλειστικά στην ονομαστική ισχύ του.

Αυτή η προσέγγιση βοηθά στην αποφυγή ενός συνηθισμένου λάθους αγοράς: την επιλογή ενός μετατροπέα υψηλής ισχύος χωρίς να ληφθεί υπόψη η μπαταρία, η ηλιακή συστοιχία, η ηλεκτρική φάση ή το πραγματικό προφίλ φορτίου. Ένα σωστά ενοποιημένο σύστημα μπορεί να κάνει καλύτερη χρήση της διαθέσιμης ηλιακής παραγωγής παρέχοντας παράλληλα μια πιο προβλέψιμη στρατηγική διαχείρισης ενέργειας.

Για τις επιχειρήσεις και τα νοικοκυριά που αναμένουν ότι οι ανάγκες τους σε ηλεκτρική ενέργεια θα αυξηθούν, θα πρέπει επίσης να ληφθεί υπόψη η επεκτασιμότητα. Η επέκταση της μπαταρίας, η παράλληλη λειτουργία μετατροπέα, οι διεπαφές επικοινωνίας, οι πλατφόρμες παρακολούθησης και η μελλοντική χωρητικότητα των Φ/Β μπορούν να επηρεάσουν τη μακροπρόθεσμη αξία της εγκατάστασης.

10. Συχνές Ερωτήσεις

Δημιουργία μιας πιο αξιόπιστης λύσης ηλιακής ενέργειας και αποθήκευσης

Ένας Μονοφασικός Υβριδικός Μετατροπέας 10 kW μπορεί να χρησιμεύσει ως το κεντρικό στοιχείο διαχείρισης ενέργειας ενός σύγχρονου συστήματος αποθήκευσης ηλιακής ενέργειας και επιπλέον. Η τιμή του δεν καθορίζεται μόνο από τον αριθμό των 10 kW. Η πραγματική απόδοση προέρχεται από το πόσο καλά ταιριάζει ο μετατροπέας με τη φωτοβολταϊκή γεννήτρια, την μπαταρία, τα ηλεκτρικά φορτία, τη σύνδεση στο δίκτυο, τις απαιτήσεις δημιουργίας αντιγράφων ασφαλείας και το περιβάλλον λειτουργίας.

Για τους αγοραστές και τους σχεδιαστές έργων, η σαφής κατανόηση αυτών των σχέσεων διευκολύνει την αποφυγή ασυμβίβαστων στοιχείων, απροσδόκητους περιορισμούς ισχύος και περιττών δαπανών συστήματος. Η αναθεώρηση της πλήρους τεχνικής προδιαγραφής πριν από την εγκατάσταση είναι απαραίτητη, ιδιαίτερα όταν το σύστημα θα χρησιμοποιηθεί για εφεδρική ισχύ ή εφαρμογές υψηλής ζήτησης.
